产品名称:ZW32真空断路器

ZW32真空断路器介绍

产品概述
ZW32型户外柱上真空断路(以下)为额定电压12KV,三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城市、农村电网建设改造及频繁操作的场所。

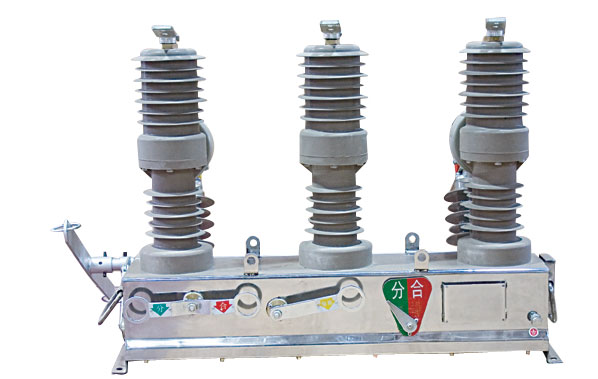

ZW32柱上真空断路器

ZW32柱上真空断路器不锈钢外壳

使用环境条件
1、海拔:≤2000m及以下;
2、周围空气温度:上限+30℃,下限-40℃;
3、风压不超过700Pa(相当于风速34m/s);
4、振幅:无常性剧烈震动;

结构特点
1、断路器采用三相支柱式结构,具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。
2、断路器采用全封闭结构,密封性能好,有助于提高防潮、防凝露性能,特别适用于严寒或潮湿地区使用。
3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘,或采用户内环氧树脂外包有机硅橡胶固体绝缘;具有耐高低温、耐紫外线、耐老化等特点。
4、操动机构采用小型化弹簧操动机构,储能电机功率小,分合闸能耗低;机构传动采用真动传输方式,零部件数量小,可靠性高。操动机构置于密封的机构箱内,解决了操动机构锈蚀的问题,提高了机构的可靠性。
5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化,也可以与重合控制器配合组成自动重合器、分段器。
6、断路器可以装设二相或三相电流互感器,供过电流或短路保护用,也可以给智能控制器提供电流采集信号;根据用户要求可加装计量用电流互感器。
7、断路器可外带三相联动的隔离开关,在隔离开关分闸状态下有明显可见断口,并具备与断路器本体之间的防误联锁装置,只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子,维护方便。

主要技术参数

序号 项目 单位 参数
1 额定电压 KV 12
2 额定电流额 A 630
3 工频耐压(lmin) kV 42
4 雷电冲击耐压(峰值) kV 75
5 额定短路开断电流 KA 12.5、16、20
6 额定短路关合电流(峰值)  KA 31.5、40、50
7 额定峰值耐受电流 KA 31.5、40、50
8 额定短路耐受电流4s KA 12.5、16、20
9 额定操作顺序 分-0.3s-合分-180s-合分
10 额定短路电流开断次数 30
11 机械寿命 10000
12 储能电机额定电压 V DC或AC220、110、DC24
13 额定操作电压(配专用弹簧操动机构) 分闸线圈 V DC或AC220、110、DC24
合闸线圈
14 过电流脱扣器额定电流 A 5
15 动静触头允许磨损厚度 mm 3
16 重量 kg 80、95(带隔离)
17 极间中心距离 mm 340±1.5
