产品简介：

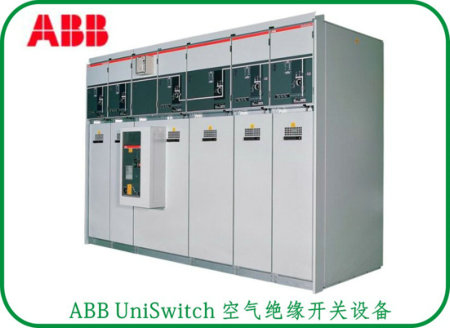

产品名称：ABB UniSwitch 空气绝缘开关设备
产品参数：

一、概述

UniSwitch是一种依照模块化概念设计的空气绝缘开关设备。结构灵活以及极好的人员安全性使它适合很多场合。UniSwitch可应用于机场,地铁和许多其他工业用户。模块化以及客户化的设计,使其对于自动化配电系统而言，是一种理想的开关设备。

UniSwitch 开关柜，是轻便灵活的开关设备。结构简单，操作灵活，联锁可靠，加之模块化设计和后部泄压通道的设置，使开关柜更具安全、可靠的特性。

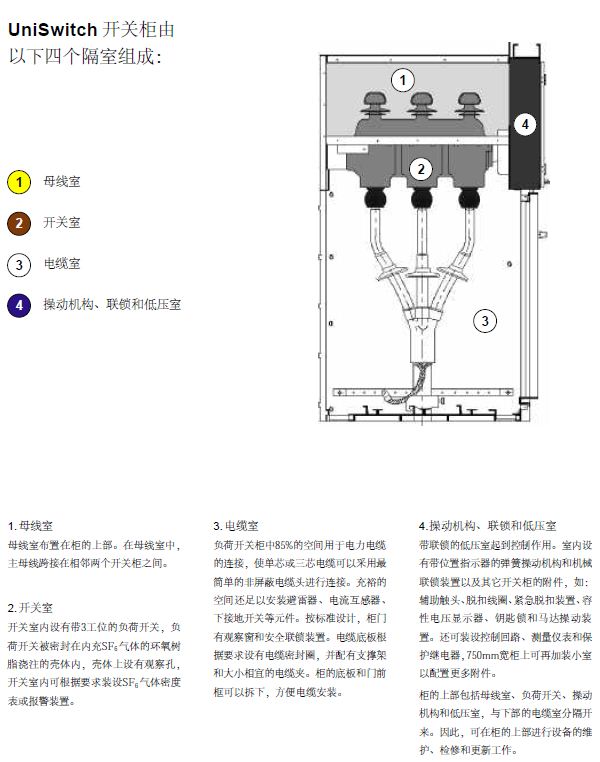

二、开关柜的基本结构

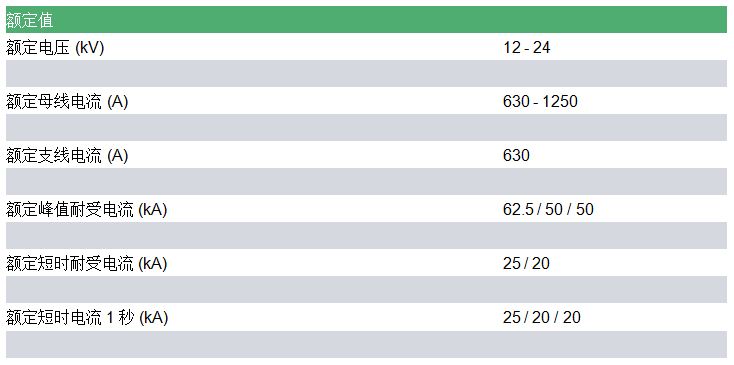

三、技术参数

四、特性

● 灵活-随时可远方操作

● 安全-通过耐电弧试验

● 节约-优化的寿命时间

● 尺寸小,特性好和品种多

● 可靠-满足和超过GB的试验要求

高压环网柜是一种能够随意组合成多回路进出具有切换，联络，保护电力系统功能的以负荷开关作为核心部件的空气绝缘或气体绝缘的中压电器组合设备。它的主回路核心部件是由SF6负荷开关或及附加的断路器及其他一次的辅助电器组成。

高压环网柜按组合方式可分为可扩展及不可扩展型，如：Safering和Safeplus（ABB）。按生产制造工艺的不同可分为共箱式（又名充气柜或SF6全绝缘柜）及模块式,如：RM6和SM6（Schneider)。

近年来，高压环网柜发展非常快，无论是制造工艺还是产品可靠性都有齐平国际电器巨头之势。然，在24kV至40.5之间的电压等级，与国外厂家还存在一定的差距。目前在40.5kV等级国内厂家生产配电SF6配电等级的厂家屈指可数。其他的就都是一级系统的C-GIS，基于大电流大容量的电力一级系统。
